Zum Anschluss des Solarmoduls von “ST 14 Modulgestell” an die vorderseitige Steckerbuchse. An den vorderen Buchsen des schematisch dargestellten Solarmoduls wird eine variable Last (z.B. ST 20 RW) angeschlossen. Die externe Messung von Strom und Spannung ist möglich.

Solarmodulsimulator zur exakten Nachbildung eines Solarmoduls. Kurzschlussstrom in Stufen oder variabel einstellbar. Parallel- und Reihenschaltung möglich.
Schaltbare Bypassdiode. Netzanschluss 230 V / 50-60 Hz,  Leerlaufspannung 23,1 V, Kurzschlussstrom 0 - 1,5 A, Nennleistung 24 Wp.

Zur Parallelschaltung von 4 Solarmodulen/Simulatoren über jeweils eine Diode auf einen Ausgang mit Überspannungs-ableitern. Belastbarkeit je Eingang 24 V/3 A.
DC-Trennschalter.

Zur Überwachung des Ladezustands der Batterie. Steuert den Ladevorgang sowie die Zu- und Abschaltung der Verbraucher (Tiefentladschutz). Informations- und Betriebszustandsanzeige mittels LCD Display. Nennspannung 12 V/max 8 A.

Wandelt Gleichstrom in sinusförmigen Wechselstrom, einphasige Einspeisung, netzgeführt. Eingang 28 - 50 V DC, MPP-Regelung. Leistung ca. 110 W. Lieferbare Versionen:
230 V / 50 Hz
230 V / 60 Hz
115 V / 60 Hz

Wandelt Gleichstrom in rechteckförmigen Wechselstrom zur Bildung eines Inselnetzes.
Eingang 12 V DC/ 8 A.
Ausgang 230 V / 50 Hz.
Leistung ca. 100 W.

Wandelt Gleichstrom in sinusförmigen Wechselstrom zu Bildung eines Inselnetzes.
Eingang 12 V DC/ 8 A.
Leistung ca. 100 W.
Lieferbare Versionen:
230 V / 50 Hz
230 V / 60 Hz
115 V / 60 Hz

Zum Anschluss an das öffentliche Netz ("ST 13 Öffentliches Netz") oder an einen Inselnetzwechselrichter ("ST 06 R / ST 06 S").
Betrieb von Wechselstromlasten, max. 450 W.
Lieferbare Versionen:
230 V / 50 - 60 Hz
115 V / 60 Hz

Zum Anschluss an "ST 04 Laderegler" und Betreiben von Gleichstromlasten 12 V / max. 8 A.

Zum Anschluss von "ST 21 Solarbatterie" an "ST 04 Laderegler".

Einphasiger elektronischer Wechselstromzähler zur Messung der erzeugten Solarenergie.
Anzeige von akt. Leistung, kWh, Messdauer, Tarifeingabe möglich.
Lieferbare Versionen:
230 V / 50 Hz
230 V / 60 Hz
115 V / 60 Hz

Einphasige elektronische Wechselstromzähler zur Messung der eingespeisten Solarenergie sowie der bezogenen Energie aus dem Netz. Anzeige wie ST 10.
Lieferbare Versionen:
230 V / 50 Hz
230 V / 60 Hz
115 V / 60 Hz

Zur Überwachung von einphasig einspeisenden Anlagen (ENS). Verhindert bei Ausfall oder Abschalten des öffentlichen Stromnetzes eine unkontrollierte Inselbildung.
Betriebsspannung 230 V / 50 Hz.

Dreiphasiger Wechselstromanschluss zum Anschluss des öffentlichen Netzes über eine 5-polige CEE-Kupplung 16 A an das Schulungssystem.
Adapter einphasig lieferbar.

Zur Bestrahlung eines 10 W Solarmoduls mittels eines 400 W helligkeitsregulierbaren Halogenstrahlers. Die Neigung des Solarmoduls sowie die Höhenposition und der Abstand des Strahlers zum Solarmodul sind einstellbar. Die Neigung des Strahlers lässt sich zur Feinjustierung ebenfalls verstellen.
Zur Nachbildung des Sonnenlaufes kann der Strahler um das Solarmodul geschwenkt werden.
Betriebsspannung 230 V / 50-60 Hz

Zum Anschluss des Moduls "ST 22 Solarmodul-außen" an die vorderseitige Steckerbuchse.
Die Anschlüsse des Moduls stehen an den vorderen beiden Buchsen des schematisch dargestellten Solarmoduls zur Verfügung.

Zur Durchführung der Grundlagenversuche "Kennlinie einer Diode" und "Kennlinie eines Diodenbandes".
Spannungsversorgung extern 24 V DC mit "ST 27 Labornetzgerät".

Zur Messung von Strömen bis 1,5 A als Spannungsabfall am Nebenwiderstand.
Z.B. für Messungen im Netzparallelbetrieb mittels Oszilloskop.

Hochflexible Sicherheitsverbindungsleitungen mit 4 mm Steckern.
Kontakte Messing / Hartkupfer vergoldet.
Messleitungshalter mit 21 Konsolen für Wandbefestigung.

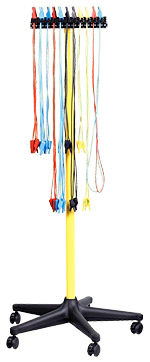

Hochflexible Sicherheitsverbindungsleitungen mit 4 mm Steckern.
Kontakte Messing / Hartkupfer vergoldet.
Messleitungshalter mit 42 Konsolen.
Rollen mit Festeller, Höhe 1,45 m.

Tafel 1
60 W Glühlampe.
Kaltgerätesteckdosenanschluss mit Schalter.
Lieferbare Versionen:
230 V / 50-60 Hz
115 V / 60 Hz

Tafel 2
60 W Glühlampe.
Kaltgerätesteckdosenanschluss mit Schalter.
Lieferbare Versionen:
230 V / 50-60 Hz
115 V / 60 Hz

Tafel 3
9 W Energiesparlampe.
Kaltgerätesteckdosenanschluss mit Schalter.
Lieferbare Versionen:
230 V / 50-60 Hz
115 V / 60 Hz

Tafel 4
50 W Halogenlampe, mit Schalter, 12 V.

Vier Stück regelbare Widerstände:
15 Ohm / 5,5 A
170 Ohm / 1,7 A
325 Ohm /1,2 A
15,8 K.Ohm / 0,17 A

Geschlossene Blei-Gel-Batterie speziell zur Speicherung von Solarenergie. Anschluss über "ST 09 Batterieanschluss" an "ST 04 Laderegler" zum Aufbau eines Inselnetzes mit Speicher.
12 V / 27 Ah C 100.

Solarmodul für Versuche im Außenbereich. Neigungswinkel verstellbar, auf großer Gradskala ablesbar.
Leistung 55 Wp.
Anschluss an "ST 15 Solarmodulanschluss außen".

Elektronischer Gleichstromzähler zur Erfassung von Gleichstromverbrauchern. Einschleifung in den Verbraucherkreis. Anzeige der aktuellen Leistung, Wh, Reset-Taster.

Besonders robust. Automatische Bereichswahl, großes Display.
DC / AC max. 1000 V,
max. 10 A.

Zur Spannungsversorgung von "ST 16 Diode/Diodenband".
Regelbereich 0 - 30 V DC/ 0-2 A.
Netzanschluss.

Alternativ zusätzliches Solarmodul zu "ST 14 Modulgestell", Wechselbefestigung.
Leistung: ca. 10 W.

ST 28 Solarmodul polykristallin

Alternativ zusätzliches Solarmodul zu "ST 14 Modulgestell", Wechselbefestigung.
Leistung: ca. 10 W.

ST 28 Solarmodul amorph

Alternativ zusätzliches Solarmodul zu "ST 14 Modulgestell", Wechselbefestigung.
Leistung: ca. 5 W.

Vorschaltsicherungsbox mit 4-poligem FI-Schutzschalter, CEE-Steckdose und 1,5 m Zuleitung mit CEE-Stecker.
400 V / 50 Hz.

Zur Spannungsanpassung von ST 02 und ST 14 in 115 V-Systemen. Einschließlich Steckdosenleiste 230 V.
Transformator 115 V AC auf 230 V AC / 500 W.

Labortisch auf Rollen mit Feststellern. Als Unterbau für "ST 99 Halterrahmen", inkl. Befestigungsmaterial.
Tischplatte 1,25 x 0,62 m, Höhe 0,74 m

Photovoltaik
Ausführliche Versuchsanleitung zu 12 Themen mit Lösungen. Lieferbar in
Deutsch
Englisch
Spanisch
Französisch

Bedienungsanleitung zu allen Komponenten.
Lieferbar in
Deutsch
Englisch
Spanisch
Französisch

Zum Einhängen von 15 Lehrtafeln.

Zum Einhängen von 15 Lehrtafeln.
